500吨三梁四柱液压机_500吨液压机

500吨三梁四柱液压机_500吨液压机

品牌: 南通达沃重工,高新技术企业,液压机生产厂家,ISO9001质量管理体系和欧盟CE认证企业,荣获多项国家专利。为您提供液压机一站式解决方案。
型号: 根据您的需求,可进行定制液压机,具体液压机参数,请电话咨询!
产品详情

500吨三梁四柱液压机整机采用三梁四柱液压机结构设计,整机经过电脑有限元分析设计;500吨液压机的滑梁进行加厚处理,滑梁与立柱的导套距离加长,增加了滑梁运行的稳定性,提高了液压机的精度;立柱选用优质圆钢,经车床抛光处理后,再进行车床粗磨、淬火、外圆粗磨、镀铬处理,最后再用150目以上的外圆磨床进行精磨处理,使立柱表面硬度和光洁度大大提高,减少了运输、装配和使用过程中的磨损,延长了使用寿命。


500吨液压机该液压机适用于拉伸、弯曲、翻边、校正、压装及冷、热挤压等工艺。根据用户需要可配备行程数显,压力数显等功能。还适用于可塑性材料的压制工艺,如冲压、弯曲、翻边、薄板拉伸等,也可从事校正、压装、砂轮成形、塑料制品的压制成形工艺。

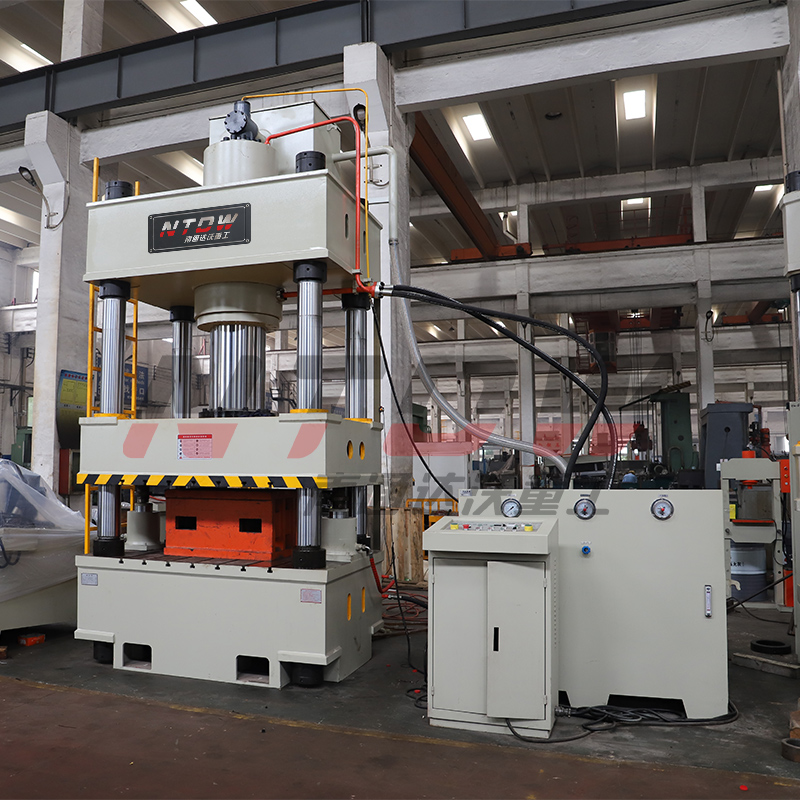

500吨三梁四柱液压机


500吨三梁四柱液压机_500吨液压机工艺性能:

1、主机为三梁四柱立式结构,它由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成,机身是由上梁、滑块、工作台、立柱、锁母、导套等组成,滑块在油缸驱动下沿着四柱上下直线运动。

2、上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度.

3、500吨液压机主柱采用45号圆钢,并作镀铬处理,确保永远不会生锈,滑套(导套)采用耐磨铸铁,内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力,摩擦副的润滑采用手摇式注油泵装置,该泵具有集中润滑供油流畅的特点。

4、液压油缸为活塞式结构,油缸的关键密封选用抗老化和密封惟能较好的国标密封圈,缸体选用45#衍磨管,内孔光洁度好,大型缸体采用45#锻钢件,柱塞为45#圆钢,并进行表面镀铬处理,即防锈又耐磨。

5、500吨三梁四柱液压机液压管路采用冷拔无缝钢管,经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装,管路布置清晰、整齐、高压管弯曲半径规范,高低压管有明显的颜色区分,便于维修,通径大于25通径均采用法兰连接,以减少整机漏油的发生。


500吨三梁四柱液压机


500吨三梁四柱液压机_500吨液压机结构特点:

⑴计算机优化结构设计,机床结构,简单、经济、实用。

⑵液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与泄漏点。

⑶独立的电气控制系统,工作可靠,动作客观,维修方便。

500吨液压机采用按钮集中控制,具有调整、手动和半自动三种操作方式。

⑸通过操作面板选择,可实现定程、定压二种成形工艺,并具有保压延时等功能。

⑹滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。


500吨三梁四柱液压机_500吨液压机技术参数:

500吨三梁四柱液压机

该参数仅供参考,具体参数请电话咨询15251378825渠经理。


500吨三梁四柱液压机_500吨液压机主要组成部分:

1、机身采用三梁四柱式结构,上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架,机架精度靠调节螺母调整,具有良好的强度、刚度和精度保持性。

2、上梁、工作台、滑块等大件为钢板焊接件,经计算机优化设计,其强度、刚性、结构、防变形性等均满足标准和使用要求,且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接,焊接质量达到要求,并消除内应力。

3、滑块:箱形结构的钢板焊接件,四柱导向孔处导向套材料为QT铸铁,具有良好的耐麽性和精度保持性。滑块下平面有T形槽用于安装模具。

4、上梁:箱形结构的钢板焊接件,内装有主工作油缸,上面装有充液油箱等。

5、工作台:钢板焊接结构件,与上梁、滑块通过立柱连成主机。

6、油缸:采用五缸设计,布置在上横梁孔内,采用双道进口密封圈密封,导向部分采用焊铜处理,密封好耐磨性强,油缸体的材料为45号锻钢,锻件为3级(GB/13315-1991)锻件经过超声波探伤检测合格,调质处理硬度合格。

7、工作台下方有顶出装置,主要用于顶出、退料等工艺,也可用于反拉伸制件的成型工艺。

8、立柱:材料为45#锻钢,经调质处理,表面镀硬铬,增加耐磨性能,硬度合格。

9、螺母材料为45#锻钢,与立柱上的螺纹相配,锁紧机身。

10、限位装置:位于主机机身右侧,500吨三梁四柱液压机行程开关控制上下极限位置,调节上下限位开关即调节滑块上下运动位置。


500吨液压机安全操作事项:

1、不了解500吨三梁四柱液压机结构性能或操作程序者不应擅自开动机器;

2、四柱拉伸液压机在工作过程中,不应进行检修和调整模具;

3、当500吨液压机发现严重漏油或其它异常(如动作不可靠、噪声大、振动等)时应停车分析原因,设法排除,不得带病投入生产:

4、不得超载或超过**偏心距使用:

5、严禁超过滑块的**行程。

6、电气设备接地必须牢固可靠:

7、每天工作结束:将滑块放至最低位置
