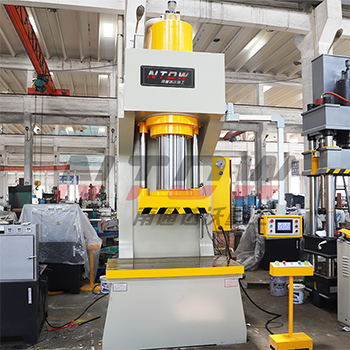

315吨单柱液压机

315吨单柱液压机

品牌: 南通达沃重工
型号: YQ41-315T
产地: 中国
功能: 315吨单柱液压机,“C”型单臂式机身结构,机身全钢板焊接。液压系统布置在机身内,按钮集中控制,可实现调整、手动、半自动操作方式,操作方便。
产品详情

315吨单柱液压机,“C”型单臂式机身结构,机身全钢板焊接。液压系统布置在机身内,按钮集中控制,可实现调整、手动、半自动操作方式,操作方便。


315吨单柱液压机适用领域:

315吨单柱液压机适用于轴类零件,型材的校正和轴套类的零件的压装,板材零件的弯曲、压印、套形,简单零件的拉伸塑料制品,机床、内燃机、轻纺机械、轴类、轴承、洗衣机、汽车电机、空调电机、电器、军工企业及三资企业装配流水线等行业使用。




315吨单柱液压机性能特点:

1、计算机优化框架式结构,震动时效后回火处理,刚性好、精度高;

2、集成插装阀系统,泄露点少,冲击小、动作可靠,外形美观,使用寿命长;

3、耐磨耐压聚安脂新型油缸密封元件(台湾)速必得,可靠性强,寿命长;

4、立柱导轨设有润滑装置;

5、安全装置齐全,油缸下腔支撑回路、油缸上下腔互锁回路,溢流阀调压及电接点高压限制双重调节,上下限位感应开关,安全性优越;

6、电气系统采用继电器或PLC控制,电器容量大,可靠性高;

7、可实现定压、定程两种成型工艺,具备保压延时功能,延时时间可调;

8、工作压力、行程可在规定范围内按工艺要求调节,操作简便。


315吨单柱液压机操作系统介绍:

1、可实现调整和半自动两种操作方式;

2、调整(点动):操作相应的功能按钮完成相应的动作,每按一次按钮完成相应动作的一次点动,主要用于设备调整及更换模具时;

3、半自动:这款315吨液压机按压工作按钮,完成一次工艺循环(半自动动作也可跟据用户要求设定);

4、滑块行程由行程控制装置调整;

5、主缸由远程调压阀进行调压。




315吨单臂液压机主要机械部件、机构:

1)315吨单柱液压机上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架,机架精度靠调节螺母调整,具有良好的强度、刚度和精度保持性。

2)315吨单柱/单臂液压机上梁、工作台、滑块等大件为钢板焊接件,经计算机优化设计,其强度、刚性、结构、防变形性等均满足标准和使用要求,且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接,焊接质量达到要求,通过时效震动处理消除变形应力。

3)滑块:箱形结构的钢板焊接件,导向孔处导向套材料为纳米分子复合材料,具有良好的耐麽性和精度保持性。滑块下平面有T形槽用于安装模具。

4)上梁:箱形结构的钢板焊接件,内装有主工作油缸,上面装有充液油箱等。

5)工作台:钢板焊接结构件,与上梁、滑块通过立柱连成主机。

6)油缸:采用五缸设计,布置在上横梁孔内,采用双道进口密封圈密封,导向部分采用焊铜处理,密封好耐磨性强,油缸体的材料为45号锻钢,锻件为3级(GB/13315-1991)锻件经过超声波探伤检测合格,调质处理硬度合格。

7)315吨单柱液压机工作台下方可装顶出装置,主要用于顶出、退料等工艺,也可用于反拉伸制件的成型工艺。

8)螺母材料为45#锻钢,与立柱上的螺纹相配,锁紧机身。

9)限位装置:位于315吨单柱液压机主机机身右侧,行程开关控制上下极限位置,调节上下限位开关即调节滑块上下运动位置。


315吨单臂液压机可选附件或功能:

1、移动工作台

2、冲裁缓冲装

3、置液压垫

4、拉伸导杆

5、压边滑块

6、液压垫可(选配四角分别调压装置拉伸不对称零件)

7、光电保护装置浮动导轨和滚动托架模具

8、快速夹紧机构行程、压力、速度数显数装控置

9、触摸工业显示屏液压系统加热、冷却装置


南通达沃重工是一家专注于大中型锻压机床设备研发、生产和服务的液压机厂家,主要液压机系列:四柱液压机系列,单柱液压机系列,龙门液压机系列,液压冲床系列等。客户覆盖全国300多个城市和中亚、欧洲、非洲、南美等海外地区。
