630吨四柱液压机_南通锚杆托盘液压机厂家

发表时间:2022-11-21 13:11作者:达沃重工来源:达沃重工

锚杆托盘液压机又称为锚索托盘冲压液压机大多采用三梁四柱液压机结构形式,型号有200T、250T、315T、400T、500T、630T、800T和1000T等,冲压加工锚杆托盘的生产效率高,且操作方便,易于实现机械化与自动化。锚杆托盘液压机采用四柱三梁式结构,油压回路设计简单,模头装卸快捷维护保养容易,液压系统配置均采用优质产品,故障少,效率高,可以供长时间作业生产,使用寿命长,性能稳定,低噪声。


南通达沃重工为客户设计了一系列全自动化锚杆托盘成型流水线,选择630吨锚杆托盘成型液压机,成型模具,自动送料装置,剪板机来压制成型锚杆托盘。本生产线集剪切冲断压型冲孔为一体,一次送料即可压出成品托盘,一个班的时间可压制出三千多块的托盘成品。具有高效、合理、省时省力、性价比高的的优势,在煤矿企业和矿山机电行业里使用率很高。

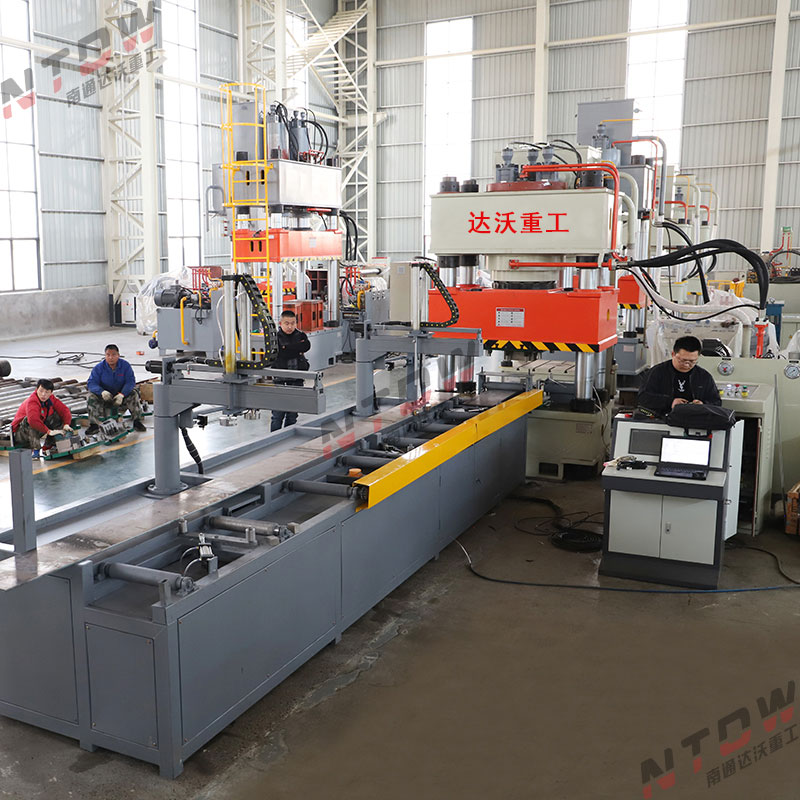

全自动630吨锚杆托盘生产线车间实拍图:

630吨锚杆托盘生产线630吨锚杆托盘生产线锚杆托盘模具630吨锚杆托盘生产线送料机模具工作台

锚杆托盘成品


全自动630吨锚杆托盘生产线产品概述及生产流程:

全自动锚杆托盘生产线包含630吨锚杆托盘液压机、自动送料机、锚杆托盘模具和出料装置等。设备流程:伺服送料机—>液压机冲裁成型—>成品输出。

6米长的带状条形钢板用叉车或吊车放置到储料区;辅助工具将板材放到自动送料线,送料系统运行,条型钢板往前移动,630吨锚杆托盘液压机剪断冲压成形,经过气动推料推出成型托盘经过输送托轮滑出料,到此所有动作完成,重复送料系统的动作,把下一条钢板放到送料线上,送料系统开始下一个送料循环。


630吨锚杆托盘液压机概述:

630吨锚杆托盘液压机主要由主机、液压系统、电气控制系统、安全防护系统及其它辅助部件组成。机身为三梁四柱式结构,由上梁、滑动梁、工作台、立柱、锁母、导套等组成。滑块导向为立柱圆柱面导向。立柱为四螺母结构,以便于机身预,三梁为钢板焊接件,液压机滑块为上传动单缸加压结构形式。上梁、滑梁和下工作台为焊接件,由Q345B 钢板焊接而成,焊后经回火处理消除内应力。工作台上平面加工有 T 型槽,用以固定模具。滑动梁四角立柱孔内装有导套导向,下平面加工有T 型槽以固定模具,上平面与主缸相连。油缸采用单缸结构,布置在上横梁内,缸体通过法兰与上横梁固定在一起,活塞杆通过连接法兰与活动横梁相连接。缸体材料为优质45#锻钢,保证材质均匀;所有活塞杆表面均进行淬火处理,油缸进行耐压试验(1.1倍)。油缸确保密封性能可靠,维修方便。


锚杆托盘模具:

锚杆一次成型模具,包括底座,底座上固定安装有刀头支架;切割头垂直安装在切割头支架的中心轴上;下模通过带弹簧的螺栓安装在切割头支架上;固定在上模支架上的上模位于下模的上方;上模支架通过螺栓支撑在底座上,周围有回位弹簧。与锚盘液压机设备配套使用,用上模、下模和切割头一次性切割、冲孔、压制锚盘,无需二次钻孔。省时省力,设备投资少,可以大大提高工作效率,降低劳动强度,保证操作人员的安全。


自动上下料装置:

锚杆托盘液压机自动送料机,一种自动化的材料输送设备,相比较传统送料机操作更加的简便,自动化程度更高。应用于锚杆托盘的冲压剪切拉伸一次成型。冲床自动送料机操作简单方便,精度高。操作时只要在触摸屏上设置好进给量,自动按照提前设定好的数值确定每次的进给长度,操作者只需要观看机器是否正常工作,而无需每次调整。


托盘自动打捆码垛机:

压成型的托盘经过气动推料推出,成型托盘经过输送托轮滑出料到托盘自动打捆码垛机,把锚杆托盘自动码垛打捆成型。
